Strak design met LED verlichting
Pro gate
Offerte aanvragen
Toepassingen
- Bedrijfsterreinen
- Kantoorparken
- Transportbedrijven

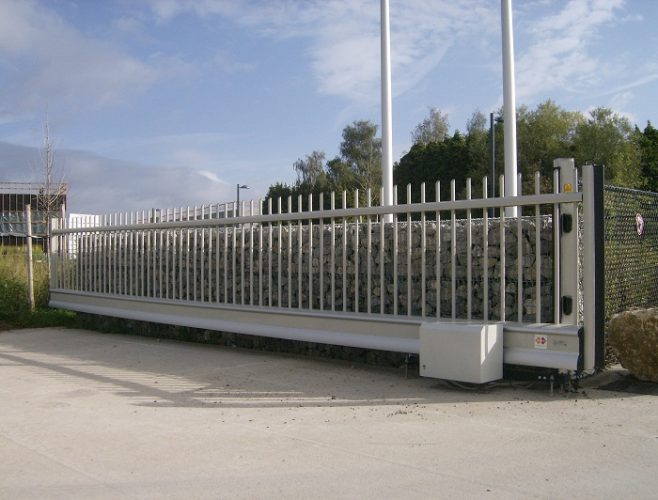

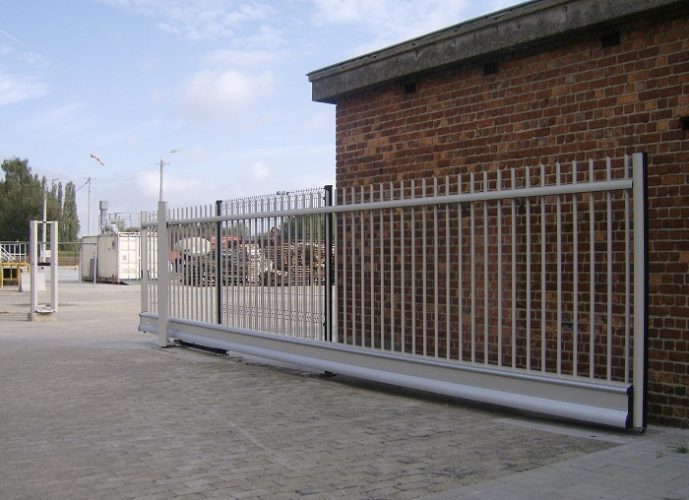

Deze prachtige schuifpoort overbrugt maar liefst afstanden van 12 meter in enkelvoudige uitvoering en 24 meter in dubbele uitvoering!
Poortframe:
- Onderbalk: aluminium profiel 200 x 300 mm (b x h).
- Bovenregel: aluminium profiel 115 x 80 mm (b x h).
- Kop- en eindstijl: samengesteld aluminium profiel 115 x 80 mm.
Portalen:
- Geleideportaal: stalen overhoekse koker 120 mm x 120 mm (inclusief zwarte kunststof
afdekkap).
- Aanslagportaal: 2 stalen overhoekse kokers 120 x 120 mm, inclusief aangelaste geleideplaat,

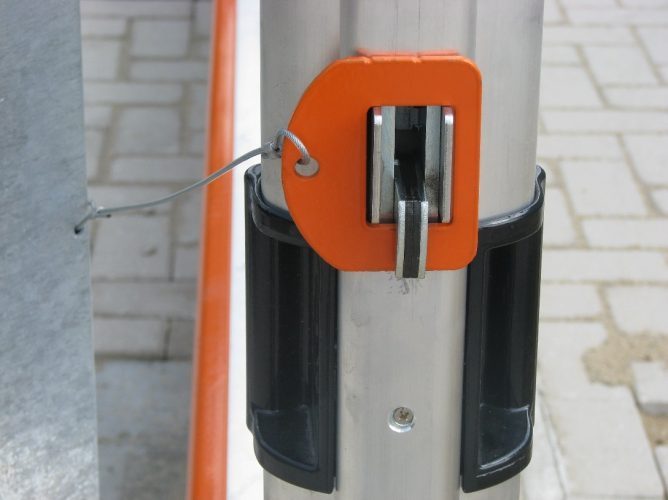

zwarte kunststof afdekkap en slotvangplaat (bij handbediening).
Oppervlaktebehandeling:
- Naturel: Poortvleugel uit aluminium, portalen thermisch verzinkt.
- Gecoat: Poortvleugel uit aluminium, portalen thermisch verzinkt. Poort en portalen
gecoat in 1 van de 6 standaard RAL-kleuren.
Vulling:
- RT: Ronde spijlen uit aluminium Ø 30 mm, welke tussen de boven- en onderligger zijn
geplaatst. Vanaf een hoogte van 1500 mm standaard voorzien van een puntenkam
als overklimbeveiliging. Spijlen hart op hart 150 mm.
- RD: Ronde spijlen uit aluminium Ø 30 mm, welke door de bovenligger zijn gevoerd. De
spijlen steken als overklimbeveiliging 175 mm boven de bovenligger uit en zijn aan
de bovenzijde onder 45° afgeschuind vanaf een poorthoogte van 1500 mm. Spijlen
hart op hart 150 mm.
- VD: Vierkante spijlen 25x25 mm, welke door de bovenligger zijn gevoerd. De spijlen
worden daarbij een kwartslag gedraaid en steken aan de bovenzijde 175 mm boven
de bovenligger uit als overklimbeveiliging. De spijlen zijn aan de bovenzijde afgeschuind
onder 45°. De hart op hart afstand van de spijlen bedraagt 150 mm.

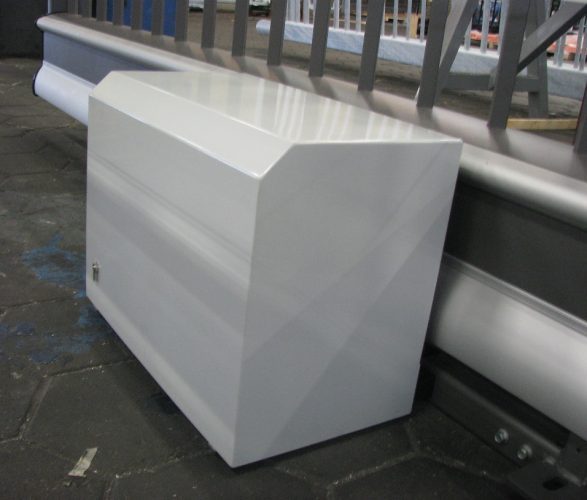

Aandrijving:
- Keuze uit 2 elektrische aandrijvingen, die beiden over Soft start en Soft stop beschikken
en zijn ondergebracht in een stalen/aluminium motorkast met europrofielcilinder (voor meer
informatie zie pagina 4 Aandrijving voor aluminium schuifpoorten). Altijd uitgevoerd met
ontvanger en handzender, een set fotocellen op 20 cm als persoonsbeveiliging evenals
contactlijsten.
Ledverlichting:
- Milieuvriendelijke LED-verlichting in de bovenligger; optioneel bij alle elektrisch
aangedreven poorten.
Aanwijzingen:
- Achteroploopplaat: bij poorten met een vrije doorgang van meer dan 7 m.
- Middenoploopplaat: bij dubbele uitvoering, als 1 van de poortvleugels 7 m of langer is.
- 2 Geleideportalen: bij poorten met een vrije doorgang van meer dan 9 m.
Certificering:
- CE.
- NEN EN 13241 2016.
- Bediening: NEN EN 12453: 2017, TypB.
- Windcategorie: NEN EN 1991-4 gebied 2.
- TUV.
